从话机端子，接到项目网络
话机连接与网络接入分开核对。2线、4线和1局是产品配置标记，不能仅凭名称判断现场适配。
话机一侧
对照原话机的制式和端子定义，核实 2线／4线 配置与现场接线。
网络一侧
按项目网络核对接入位置、地址安排与主机通信条件；多网口设备的实际用途按配置确认。
通话系统 · 连接关系
从电梯侧，
连接值班端。
电梯侧话机通过分机与项目IP网络联系值班侧，按原话机、接入位置和主机配置确认连接。
- A机房话机
- B轿顶话机
- C轿厢话机
- D底坑话机
值班空间
概念场景- 01
电梯侧话机
机房 · 轿顶 · 轿厢 · 底坑
- 02
IP 网络分机
本款 1局配置
- 03
项目网络
接入与地址按现场确认
- 04
值班端
主机按实际配置选择
图中四处为话机位置；本款1局表示1组话机端子，位置数与端子组数不同。场景插画为 AI 生成的概念表达，不作为实物、端子或施工接线依据。
接入前，确认三件事
原话机型号与二线／四线制式；端子组、供电及实际接线；项目网络与值班主机配置。
原始接线资料
中文原件，按需打开查看。

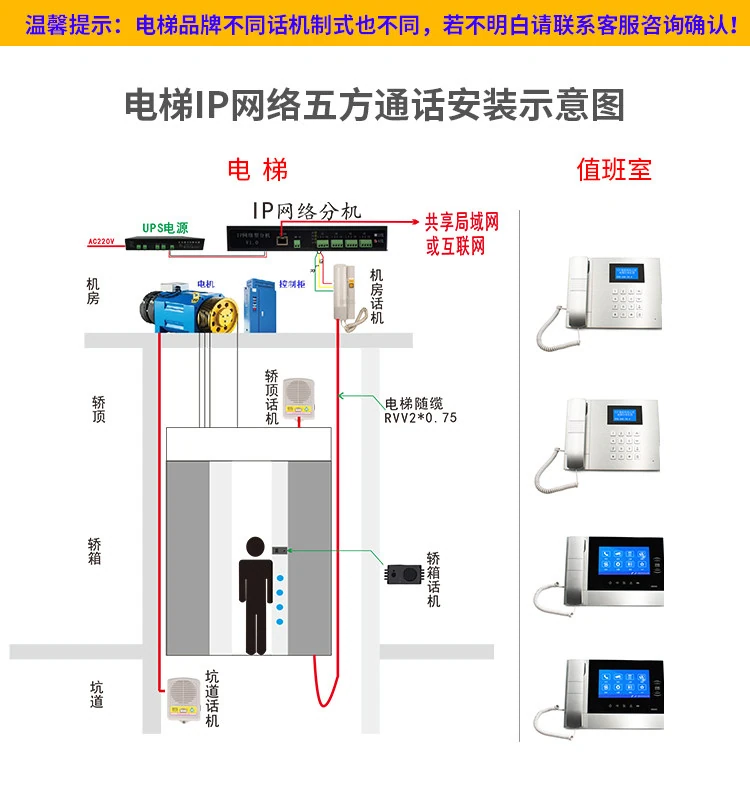

查看原始接线图五方通话安装关系 · 中文
图中包含电梯各位置话机、网络分机与不同值班主机。根据实际主机与分机配置核对系统连接。
查看原始系列接口图系列接口与接线 · 中文
上方标注的 V1.0 分机为单网口外观，与本页三个网口的主图不同；下方同时列出五方和两方通话配置。
配置与参数

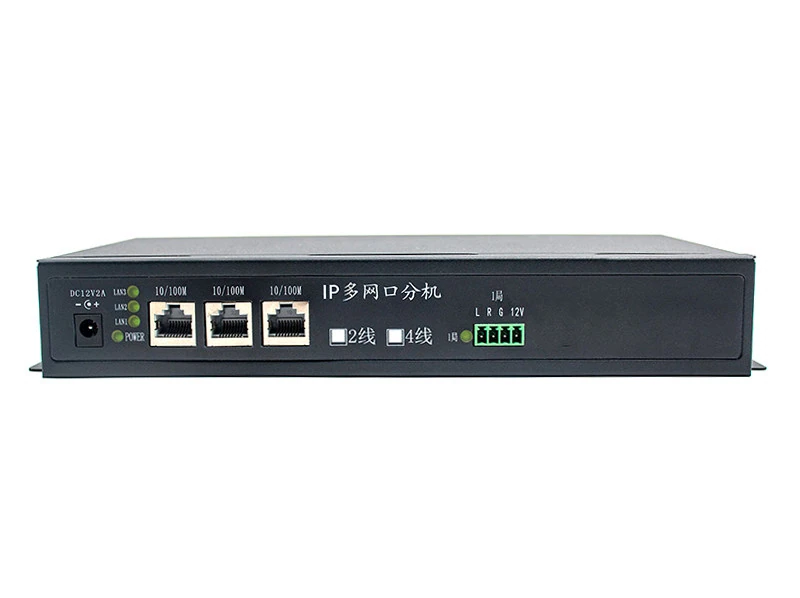

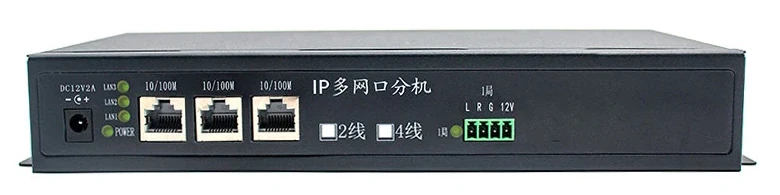

读取本款多网口面板
这些配置标记可在本条目实物图上核对。下方配套介绍还画有单网口分机，需分清机型。
- 面板名称
- IP多网口分机
- 配置标记
- 2线、4线；1局
- 网络接口
- 面板可见 3 个 RJ45 网口，均标注 10/100M
- 电源标注
- DC 12V，2A
- 话机端子标记
- 1局；L、R、G、12V
围绕既有话机和网络选型
话机与端子
提供电梯品牌、控制柜型号、原话机照片及端子接线，先核对制式。
网络与主机
提供网络接入点、地址安排和值班主机型号，核对通信与维护责任。
局数与供电
保留 1局 配置要求，确认实际话机连接、端口用途与电源规格。
型号与现场适配
从现有话机与网络，确定分机配置
带上原话机、接线端子、控制柜和现有主机照片，以及项目网络条件，逐项确认适配。
