现场话机与无线联络，分开核对
本款主图只有一组1局话机端子。无线联络条件与现场二线／四线接线需要分别确认。
话机连接
按1局配置逐组核对原话机的制式、端子和供电；面板标签不是现场兼容承诺。
无线联络
核对安装位置的运营商信号、账户和主机通信配置；面板网口的用途单独确认。
通话系统 · 连接关系
从电梯侧，
连接值班端。
电梯侧话机通过无线分机与4G物联网通信联系值班侧，按现场信号、账户和主机配置确认联络条件。
- A机房话机
- B轿顶话机
- C轿厢话机
- D底坑话机
值班空间
概念场景- 01
电梯侧话机
机房 · 轿顶 · 轿厢 · 底坑
- 02
无线分机
本款 1局配置
- 03
4G 物联网通信
运营商、信号与账户按现场确认
- 04
值班端
主机按实际配置选择
图中四处为话机位置；本款1局表示1组话机端子，位置数与端子组数不同。场景插画为 AI 生成的概念表达，不作为实物、端子或施工接线依据。
接入前，确认三件事
原话机型号与二线／四线制式；端子组、供电及实际接线；运营商信号、账户与值班主机配置。
原始接线资料
中文原件，按需打开查看。

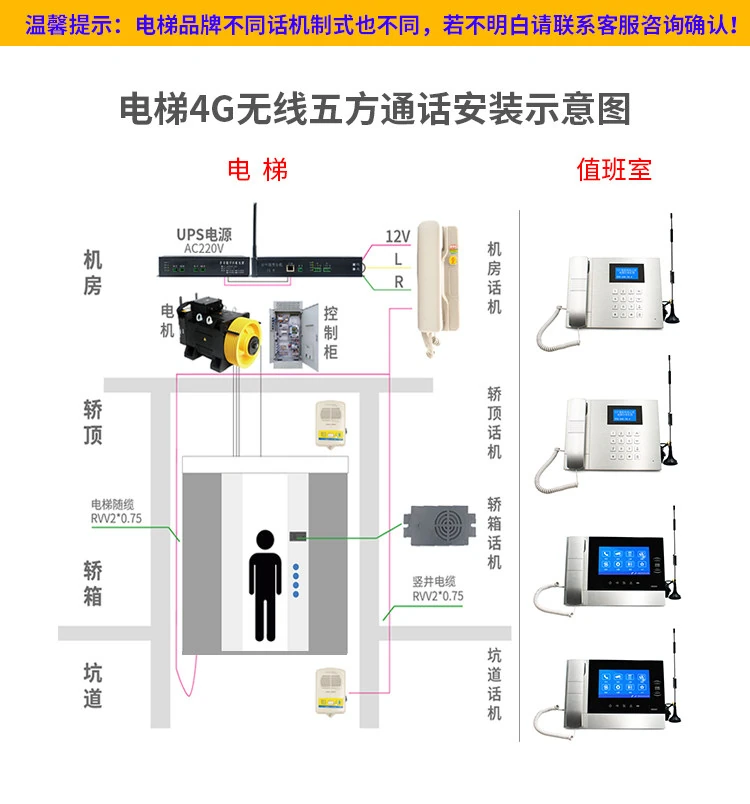

查看原始接线图五方通话安装关系 · 中文
图中包含电梯侧话机、供电、分机及不同值班主机，说明系统关系；图示分机局数不替代本款配置。
查看原始系列接口图系列接口与接线 · 中文
介绍图可用于定位天线、网口、供电和话机端子；其中“1–4局”属于系列说明，不能把本款1局面板当作4局配置。

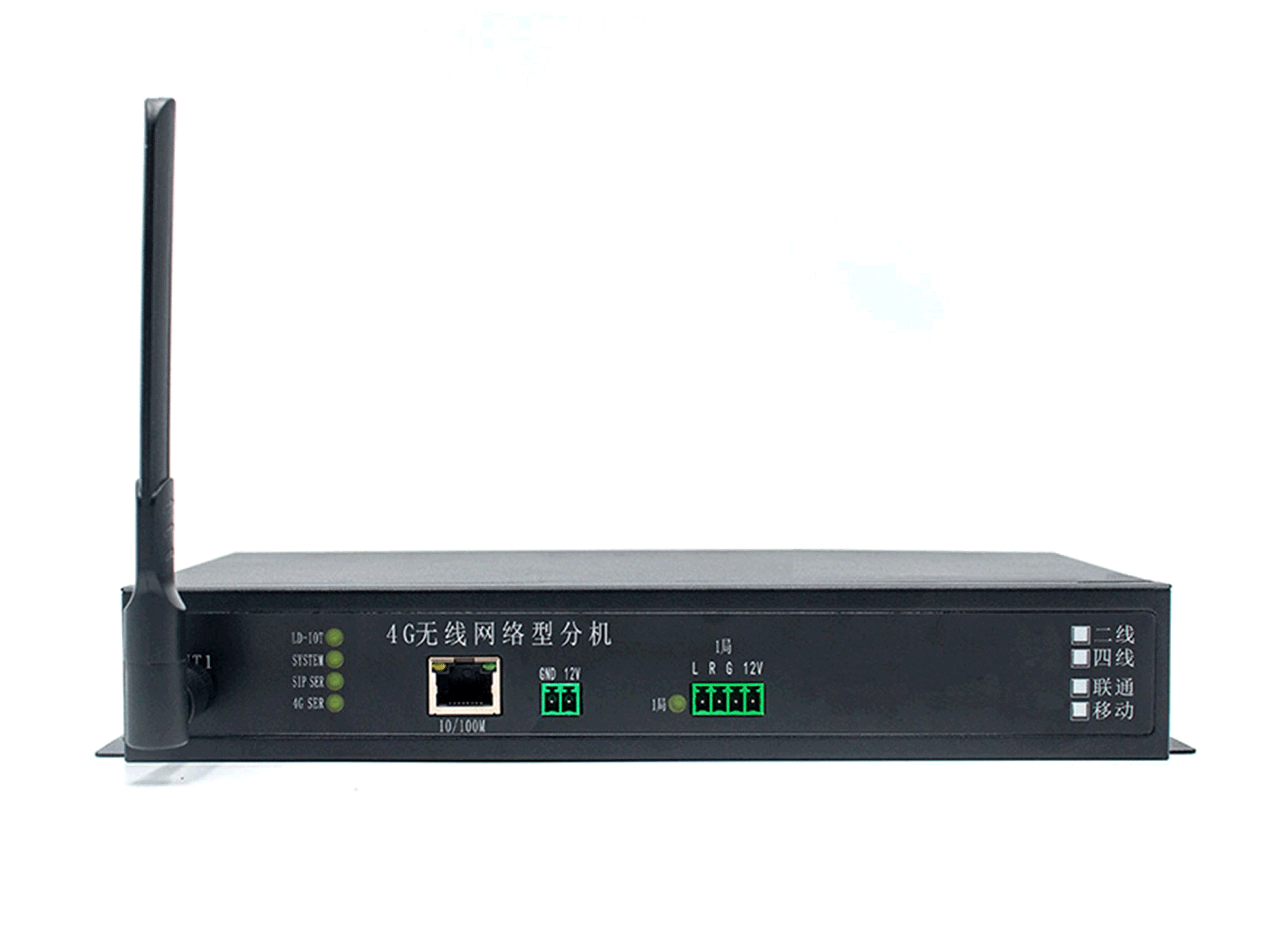

配置与参数
读取本款面板与配置
4G 通信方式取自本条目介绍，接口与配置标记取自主图。面板的运营商选项未勾选，不能据图确定实际运营商。
- 通信方式
- 4G 物联网无线通信
- 面板名称
- 4G无线网络型分机
- 配置标记
- 二线、四线；1局
- 网口所见
- 1 个 RJ45，标注 10/100M；用途按配置核对
- 话机端子
- 1局；L、R、G、12V
- 供电端子
- GND、12V
带着实际接线确认适配
逐组话机
按1局整理话机型号、对应电梯名称及清晰接线照片。
通信条件
提供运营商、安装点信号及值班主机型号；核对无线账户和通信配置。
制式与电源
核实二线／四线版本、供电、极性和安装位置，按实物端子确认。
型号与现场适配
从1局接线与通信条件，确认分机配置
提供拟接这一组话机的型号与接线照片、值班主机型号、安装点运营商信号及电源条件。
