先核对原话机，再确认通信配置
品牌／型号名称用于说明原话机适配方向，具体版本按现场核对。
原话机适配
OTIS 奥的斯原有四方话机。提供型号铭牌、原接线及四方话机位置，逐项核对这一组端子。
网络连接
确认唯一网口的接入点、地址和主机路径，话机端子与网络连接分别核对。

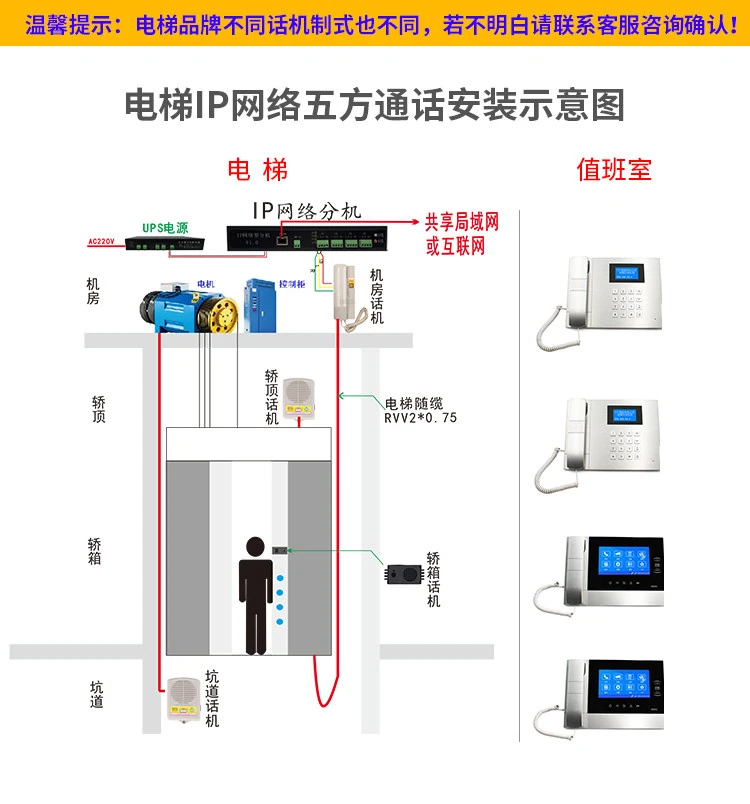

通话系统 · 连接关系
从电梯侧，
连接值班端。
电梯侧话机通过分机与项目IP网络联系值班侧，按原话机、接入位置和主机配置确认连接。
- A机房话机
- B轿顶话机
- C轿厢话机
- D底坑话机
值班空间
概念场景- 01
电梯侧话机
机房 · 轿顶 · 轿厢 · 底坑
- 02
IP 网络分机
本款 1局配置
- 03
项目网络
接入与地址按现场确认
- 04
值班端
主机按实际配置选择
图中四处为话机位置；本款1局表示一组话机端子，位置数与端子组数不同。场景插画为 AI 生成的概念表达，不作为实物、端子或施工接线依据。
接入前，确认三件事
原话机型号与二线／四线制式；一组端子、供电及实际接线；项目网络与值班主机配置。
配置与参数
本款面板与选型条件

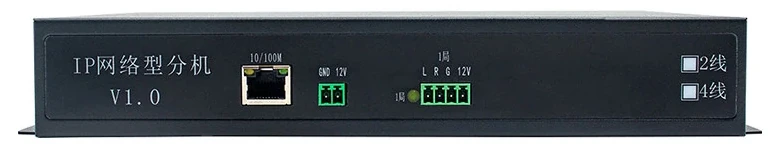

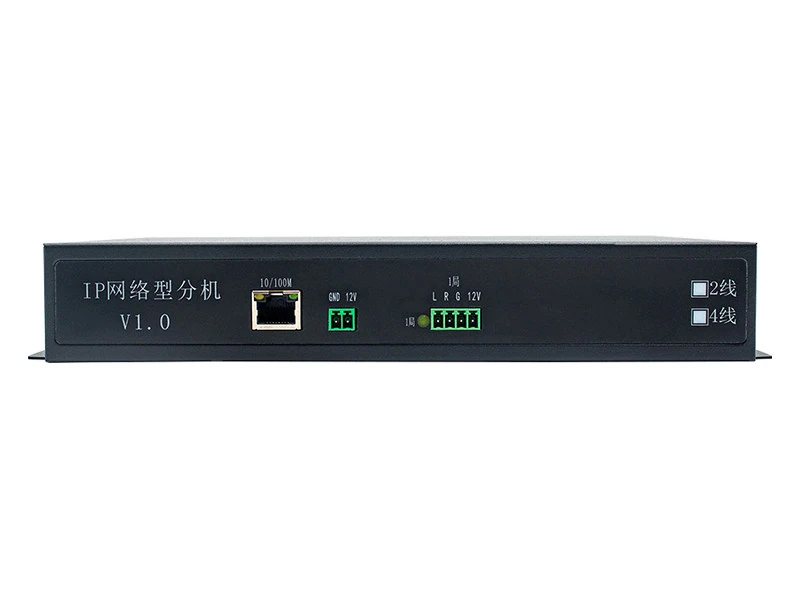

本条目为 OTIS 奥的斯适配方向，主图是 IP网络型分机 V1.0 的一组端子外观。选型需提供原话机型号和接线，不能仅凭品牌名称确定适配。
- 适配对象
- OTIS 奥的斯原有四方话机
- 通信方式
- 项目 IP 网络
- 配置
- 1局；一组话机端子
- 面板名称
- IP网络型分机 V1.0
- 网口所见
- 1 个 RJ45，标注 10/100M；用途按配置核对
- 话机端子
- 1局：L、R、G、12V
- 供电核对
- 面板 GND、12V；文字记录 DC12V 2A，核对实际供电
- 面板选项
- 2线／4线：均未勾选
带上原话机与现场连接资料
原话机型号
OTIS 奥的斯原有四方话机；提供铭牌、版本、对应电梯名称和原系统连接关系。
端子与供电
拍清1局 L／R／G／12V、二线／四线选项及供电标记，核对实际线序、极性和版本。
网络条件
提供单网口接入位置、地址规划、主机型号及网络路径。
型号与现场适配
从OTIS 奥的斯原话机，确认本款配置
提供OTIS 奥的斯原有四方话机的型号与接线照片，以及单网口接入点、主机、地址规划和供电条件。
