按局整理话机，核对网络接入
4局标记对应主图的四组话机端子。每组现场话机接线与三个网口的用途应分别核对。
话机连接
按4局配置逐组核对原话机的制式、端子和供电；面板标签不是现场兼容承诺。
项目网络
核对接入点、地址规划和主机通信条件；图片中的网口数量不等于任意网络设备均可直接接入。
通话系统 · 连接关系
从电梯侧，
连接值班端。
电梯侧话机通过分机与项目IP网络联系值班侧，按原话机、接入位置和主机配置确认连接。
- A机房话机
- B轿顶话机
- C轿厢话机
- D底坑话机
值班空间
概念场景- 01
电梯侧话机
机房 · 轿顶 · 轿厢 · 底坑
- 02
IP 网络分机
本款 4局配置
- 03
项目网络
接入与地址按现场确认
- 04
值班端
主机按实际配置选择
图中四处为话机位置；本款4局表示4组话机端子，位置数与端子组数不同。场景插画为 AI 生成的概念表达，不作为实物、端子或施工接线依据。
接入前，确认三件事
原话机型号与二线／四线制式；端子组、供电及实际接线；项目网络与值班主机配置。
原始接线资料
中文原件，按需打开查看。

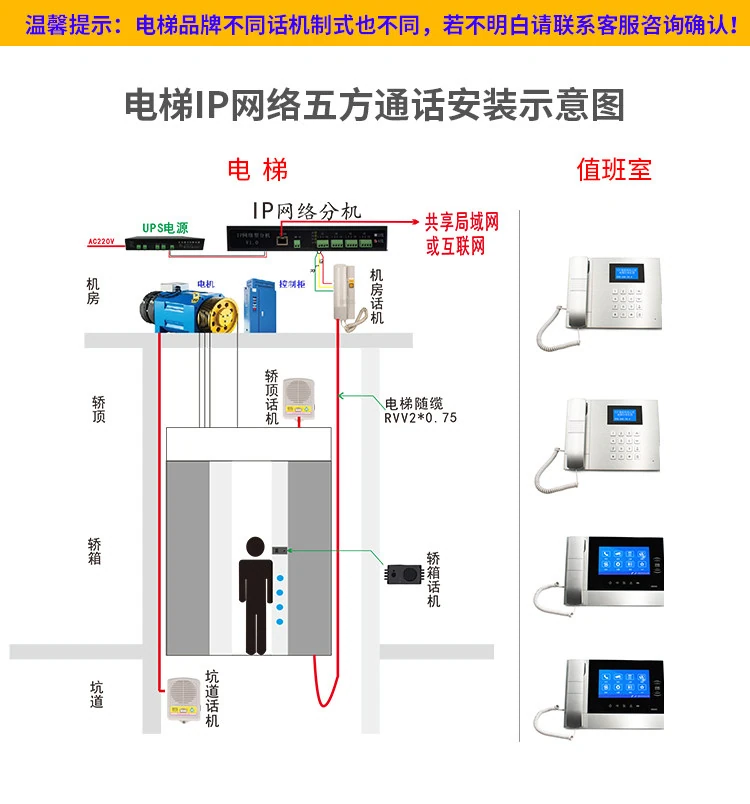

查看原始接线图五方通话安装关系 · 中文
图中包含电梯侧话机、供电、分机及不同值班主机，说明系统关系；图示分机局数不替代本款配置。
查看原始系列接口图系列接口与接线 · 中文
共用介绍顶部是单网口1局分机，与本页三个网口、四组端子的主图不同。下方五方／两方图只用于理解连接关系。 两方示意含“4G一键拨号分机”标记，不代表本款 IP 分机内置 4G。
配置与参数
读取本款面板与配置

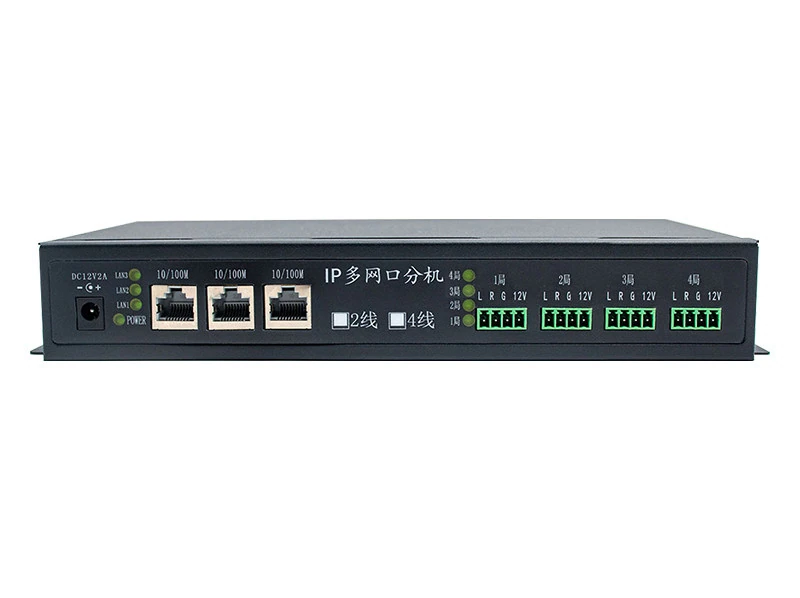

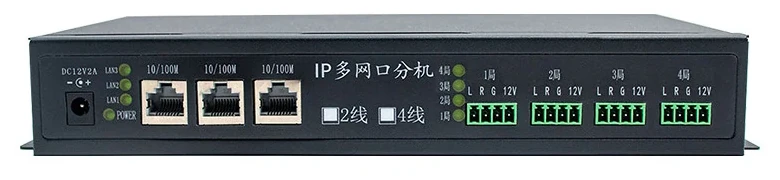

主图为多网口4局面板；下方共用介绍图顶部是单网口1局外观，不能相互替代。
- 面板名称
- IP多网口分机
- 配置标记
- 2线、4线；4局
- 网口所见
- 3 个 RJ45，均标注 10/100M
- 话机端子
- 1局、2局、3局、4局；各组 L、R、G、12V
- 电源标注
- DC 12V，2A
带着实际接线确认适配
逐组话机
按4局整理话机型号、对应电梯名称及清晰接线照片。
网络与主机
提供主机型号、接入点和地址安排，确认各接口的配置与维护责任。
制式与电源
核实二线／四线版本、供电、极性和安装位置，按实物端子确认。
型号与现场适配
从4局接线与通信条件，确认分机配置
提供四组拟接话机的逐组接线照片、主机型号、网络接入点，以及其他网络设备的接入需求。
