在项目网络中组织通话与视频
主机、网络分机和摄像头各有接入条件。先确认通话对象，再确认视频来源与接收权限。
值班查看
以触摸屏接听和查看，明确哪些电梯需要视频联动及录音。
现场接入
核对分机、摄像头与网络路径；主机有可视能力不等于所有摄像头均可直接接入。
值班中心 · 接听关系
把接听位置，
放在值班中心。
电梯侧话机与分机通过项目IP网络联系值班侧。先安排接听人员和值班点，再核对接入路径与地址。
- A电梯现场
- B值班接听位置
- 01
电梯侧
话机与配套分机
- 02
项目 IP 网络
接入路径与地址安排
- 03

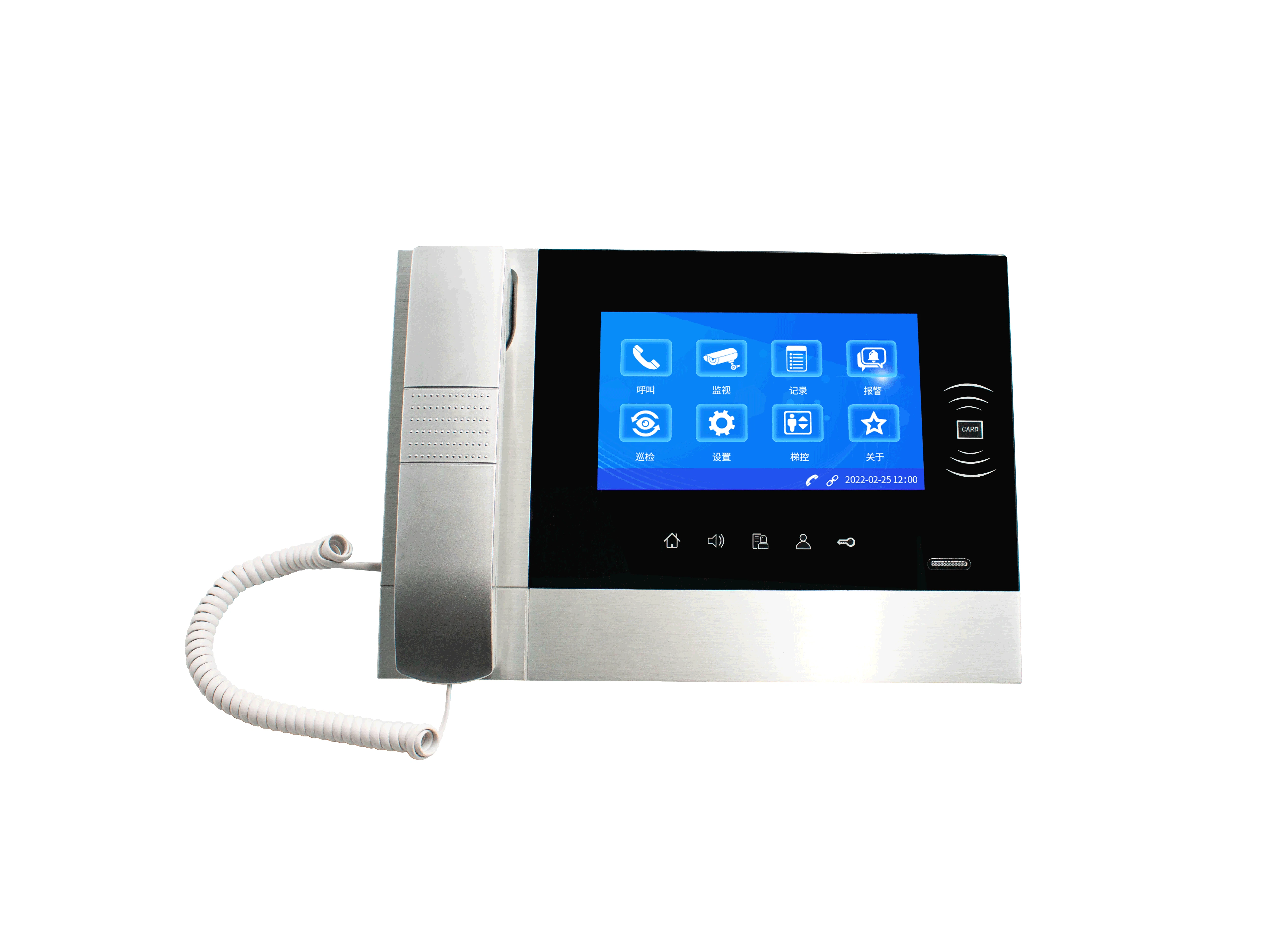

值班主机
可视 · 接听与视频查看
用于说明系统角色；设备外观、接口与配置以本页实物图和原始资料为准。
视频配套，另核对来源
轿厢摄像头／视频来源 → 接入方式与联网路径 → 可视主机。提供摄像头型号与对应电梯清单，确认查看权限、录音和联动配置。
原始配套资料
中文原件，按需打开查看。
查看 IP 网络五方通话安装关系完整原件 · 可查看原尺寸
右下方为可视主机，右上方为非可视主机。图中展示通话连接，不提供摄像头兼容清单。
查看 配套 IP 分机接口与接线完整原件 · 可查看原尺寸
此图说明单网口分机与话机接线。下方两方示意含其他设备标注，不能据此推定本主机带有 4G 或这些接口。
配置与参数
主机功能与配置
屏幕和通话功能取自本款介绍。原文同时出现“无线”字样，联网参数列为以太网／互联网；实际接入版本需核对，不据此认定内置 4G。
- 联网参数
- IP；以太网／互联网
- 屏幕
- 7 寸电容触摸屏
- 通话与记录
- 免提通话、录音、音视频联动
- 视频配套
- 可与轿厢内摄像头联动；接入方式需核对
- 传输与语音
- SIP；G.711/722
- 工作电源
- DC 12V，2A
按现场条件核对主机
通话配置
提供分机、话机型号和对应电梯名称，核对主机联络关系。
视频与权限
提供摄像头型号、接入方式、查看人员及录音需求。
项目网络
确认接入位置、地址规划和网络维护条件，核对实际联网版本。
型号与现场适配
让通话对象与视频来源一一对应
准备主机接入点、分机清单、摄像头资料及查看／录音需求，一起确认可视配置。
