话机分组与通信接入，分别核对
按1局、2局、3局、4局分别整理现场话机和接线，再核对唯一网口的接入条件。
话机分组
本款4局对应主图4组端子。逐组核对话机、L／R／G／12V标记和二线／四线版本。
项目网络
确认接入点、地址规划和主机通信配置；可见接口与实际可用功能分别确认。

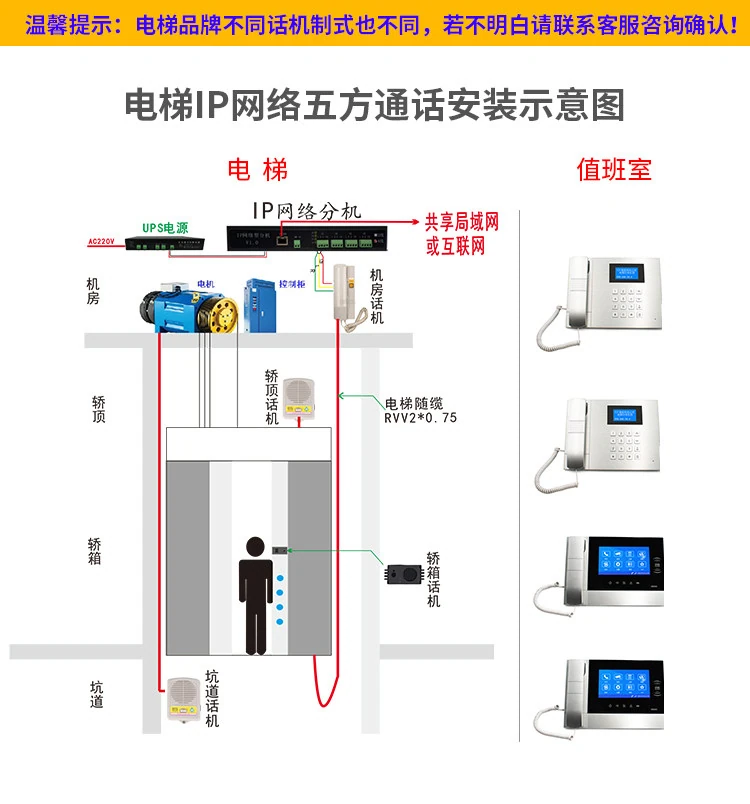

通话系统 · 连接关系
从电梯侧，
连接值班端。
四处话机位置，通过分机与项目网络联系值班侧。先看清系统关系，再核对本款接口和现场条件。
- A机房话机
- B轿顶话机
- C轿厢话机
- D底坑话机
值班空间
概念场景- 01
电梯侧话机
机房 · 轿顶 · 轿厢 · 底坑
- 02
IP 网络分机
本款 4局配置
- 03
项目网络
接入与地址按现场确认
- 04
值班端
主机按实际配置选择
图中四处为话机位置；“4局”为本款端子配置，两者不按数量对应。场景插画为 AI 生成的概念表达，不作为实物、端子或施工接线依据。
接入前，确认三件事
原话机型号与二线／四线制式；各组端子、供电及实际接线；项目网络与值班主机配置。
配置与参数
本款面板与配置

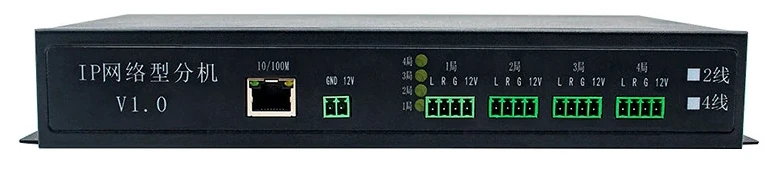

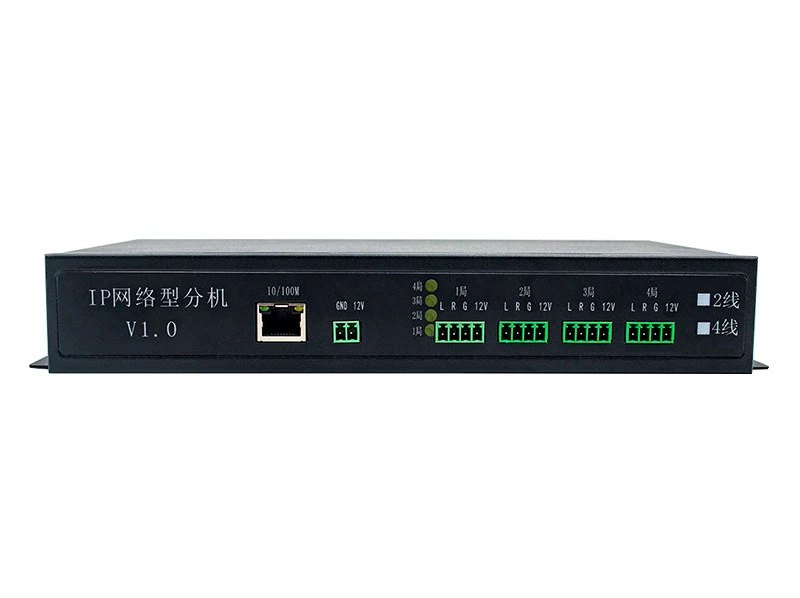

主图分别标注1局至4局。共用介绍图顶部只有1局端子，不能代替本款四组端子的配置。
- 面板名称
- IP网络型分机 V1.0
- 配置标记
- 2线、4线；4局
- 网口所见
- 1 个 RJ45，标注 10/100M；实际用途按配置确认
- 话机端子
- 1局、2局、3局、4局；各组 L、R、G、12V
- 供电端子
- GND、12V
按实际分组准备现场资料
逐组话机
按1局、2局、3局、4局整理话机型号、对应电梯名称及清晰接线照片。
网络条件
提供接入点、地址安排和值班主机型号，说明每个网口的拟用用途。
制式与供电
核实二线／四线版本、供电、极性和安装位置，以实际端子为准。
型号与现场适配
从4局接线和通信条件，确认分机
按四组整理话机型号、接线照片和电梯名称，并提供单网口接入点、地址安排和值班主机型号。
