话机分组与通信接入，分别核对
围绕这一组现场话机核对制式、供电与端子，再安排单网口和主机之间的项目网络连接。
话机分组
本款1局对应主图1组端子。逐组核对话机、L／R／G／12V标记和二线／四线版本。
项目网络
确认接入点、地址规划和主机通信配置；可见接口与实际可用功能分别确认。
通话系统 · 连接关系
从电梯侧，
连接值班端。
电梯侧话机通过分机与项目IP网络联系值班侧，按原话机、接入位置和主机配置确认连接。
- A机房话机
- B轿顶话机
- C轿厢话机
- D底坑话机
值班空间
概念场景- 01
电梯侧话机
机房 · 轿顶 · 轿厢 · 底坑
- 02
IP 网络分机
本款 1局配置
- 03
项目网络
接入与地址按现场确认
- 04
值班端
主机按实际配置选择
图中四处为话机位置；本款1局表示1组话机端子，位置数与端子组数不同。场景插画为 AI 生成的概念表达，不作为实物、端子或施工接线依据。
接入前，确认三件事
原话机型号与二线／四线制式；端子组、供电及实际接线；项目网络与值班主机配置。
原始接线资料
中文原件，按需打开查看。

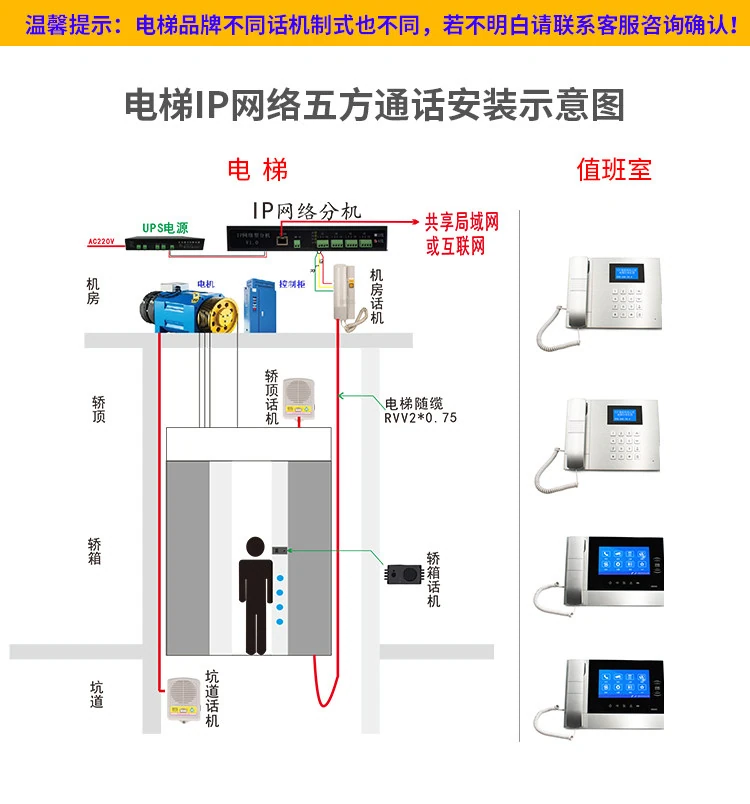

查看原始接线图五方通话安装关系 · 中文
图中包含话机、供电、分机和不同值班主机。它说明系统关系，分机局数和具体接口仍按本款实物确认。
查看原始系列接口图系列接口与接线 · 中文
共用 IP 介绍图顶部显示一组话机端子，可辅助定位接口；下方多组端子和两方示意属于其他配套配置，不扩大本款1局数量。 两方图中的“4G一键拨号分机”属于配套图标注，不代表本款 IP 分机内置4G。
配置与参数

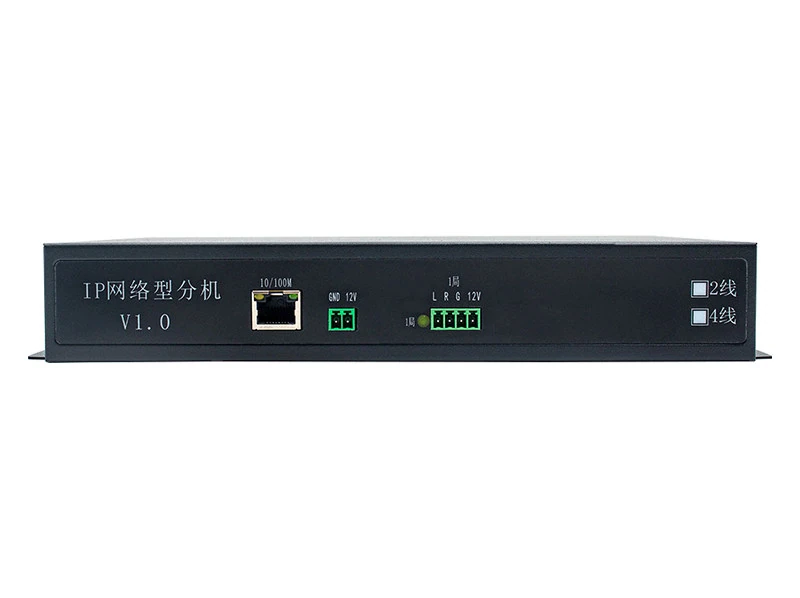

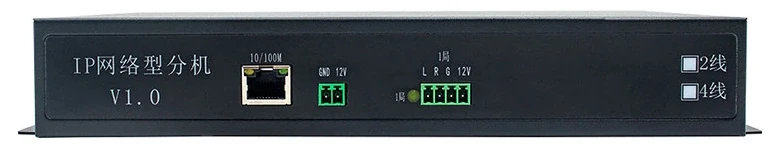

本款面板与配置
主图只有一组1局端子。系列介绍顶部也展示一组端子，但下方其他配置不属于本款数量说明。
- 面板名称
- IP网络型分机 V1.0
- 配置标记
- 2线、4线；1局
- 网口所见
- 1 个 RJ45，标注 10/100M；实际用途按配置确认
- 话机端子
- 1局； L、R、G、12V
- 供电端子
- GND、12V
按实际分组准备现场资料
逐组话机
按1局整理话机型号、对应电梯名称及清晰接线照片。
网络条件
提供接入点、地址安排和值班主机型号，说明每个网口的拟用用途。
制式与供电
核实二线／四线版本、供电、极性和安装位置，以实际端子为准。
型号与现场适配
从1局接线和通信条件，确认分机
提供这一组原话机和端子接线照片、单网口接入位置、地址规划及值班主机型号。
