话机分组与通信接入，分别核对
四组现场话机逐组核对接线，无线通信按运营商信号、账户与实际主机配置确认。
话机分组
本款4局对应主图4组端子。逐组核对话机、L／R／G／12V标记和二线／四线版本。
无线联络
确认运营商信号、账户和主机通信配置；主图运营商选项未勾选，网口用途需另行核对。
通话系统 · 连接关系
从电梯侧，
连接值班端。
电梯侧话机通过无线分机与4G物联网通信联系值班侧，按现场信号、账户和主机配置确认联络条件。
- A机房话机
- B轿顶话机
- C轿厢话机
- D底坑话机
值班空间
概念场景- 01
电梯侧话机
机房 · 轿顶 · 轿厢 · 底坑
- 02
无线分机
本款 4局配置
- 03
4G 物联网通信
运营商、信号与账户按现场确认
- 04
值班端
主机按实际配置选择
图中四处为话机位置；本款4局表示4组话机端子，位置数与端子组数不同。场景插画为 AI 生成的概念表达，不作为实物、端子或施工接线依据。
接入前，确认三件事
原话机型号与二线／四线制式；端子组、供电及实际接线；运营商信号、账户与值班主机配置。
原始接线资料
中文原件，按需打开查看。

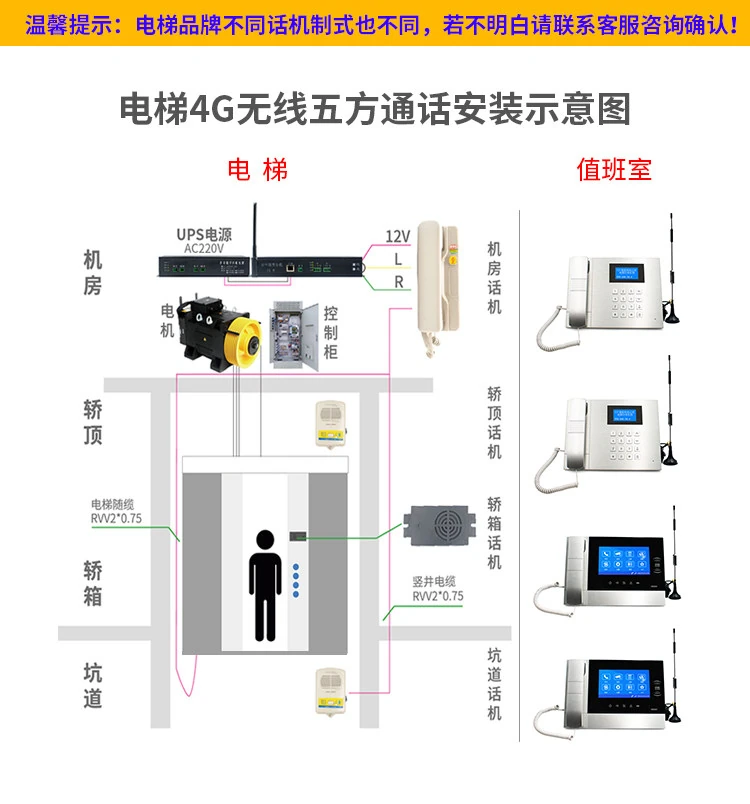

查看原始接线图五方通话安装关系 · 中文
图中包含话机、供电、分机和不同值班主机。它说明系统关系，分机局数和具体接口仍按本款实物确认。
查看原始系列接口图系列接口与接线 · 中文
共用 4G 介绍图顶部画有一组端子，标注“1–4局”是系列范围。本款的四组位置与标记应回到主图逐项核对。
配置与参数

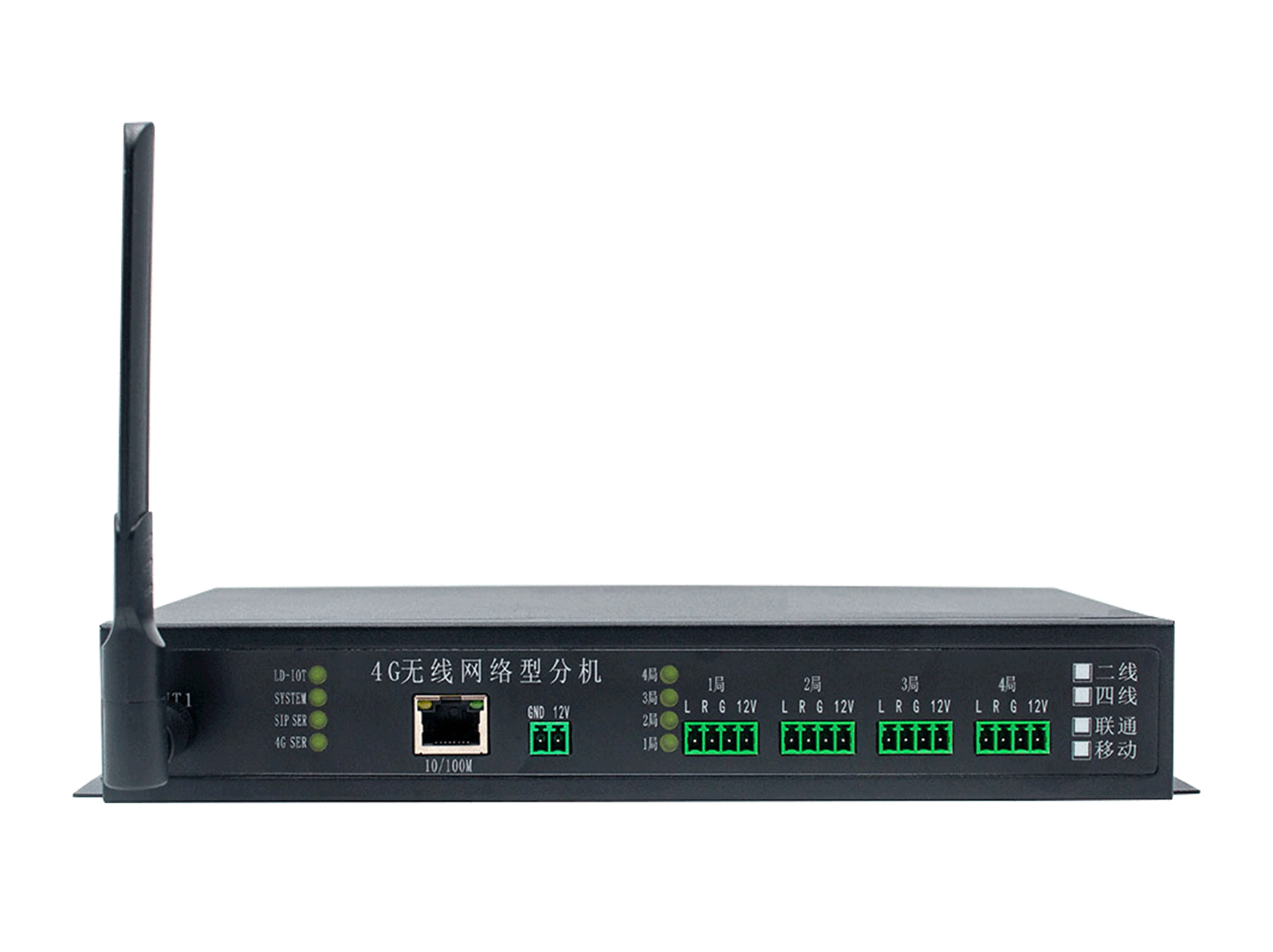

本款面板与配置
主图可见四组话机端子。4G 方式来自本条目介绍；RJ45 的外观与10/100M标记不等于额外网络功能已经确认。
- 通信方式
- 4G 物联网无线通信
- 面板名称
- 4G无线网络型分机
- 配置标记
- 2线、4线；4局
- 网口所见
- 1 个 RJ45，标注 10/100M；实际用途按配置确认
- 话机端子
- 1局、2局、3局、4局；各组 L、R、G、12V
- 供电端子
- GND、12V
按实际分组准备现场资料
逐组话机
按1局、2局、3局、4局整理话机型号、对应电梯名称及清晰接线照片。
通信条件
提供安装点运营商信号、无线账户条件及值班主机型号。
制式与供电
核实二线／四线版本、供电、极性和安装位置，以实际端子为准。
型号与现场适配
从4局接线和通信条件，确认分机
按1局至4局列出话机、接线和电梯名称，并提供运营商、安装点信号、值班主机及供电资料。
