围绕网络负载，准备后备供电
原说明列举了 5V 光纤收发器与 9V 交换机的供电用途。每台设备的铭牌要求与实际接口仍需逐一对应。
负载侧
核对需要供电的网络设备，分别记录电压、工作电流、接口与极性。
电源侧
按总负载、安装条件与后备要求确认电源和电池配置，并核对各路输出电流分配。

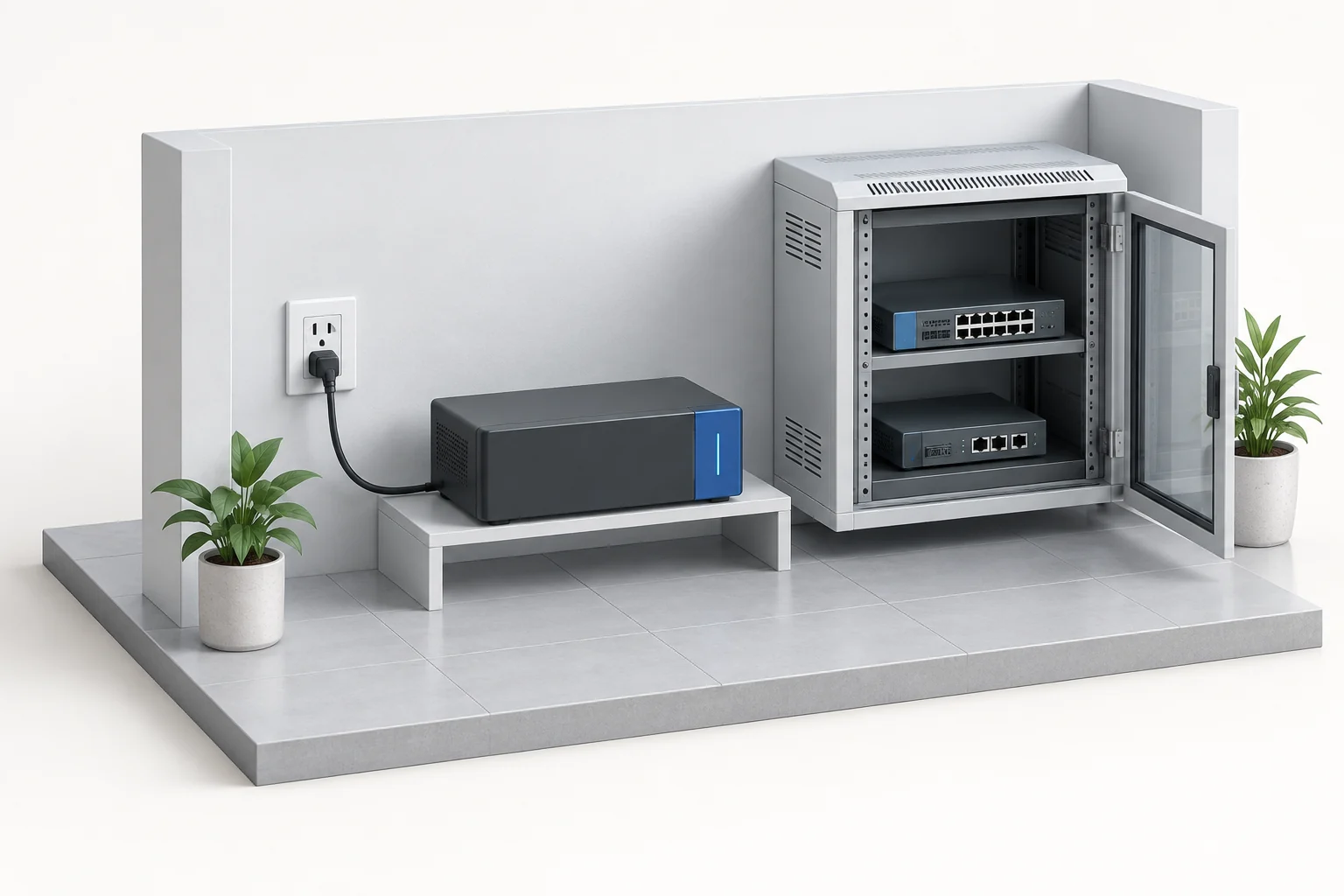

网络配套 · 供电关系
围绕网络设备，
配置后备供电。
从光纤收发器、交换机等网络设备的负载清单出发，逐台匹配输出电压、接口与电流需求。
- A输入电源
- B配套电源
- C网络设备
- 01
输入条件
现场电源与安装空间
- 02
UPS 配套供电
负载、电池与各路输出
- 03
网络设备负载
电压、电流、接口逐台核对
用于说明系统角色；设备外观、接口与配置以本页实物图和原始资料为准。
后备时间，从实际负载计算
核对每台设备的工作电流与同时使用情况，再确认电池配置和后备时间。原面板上的容量选项不代表实际装配值。

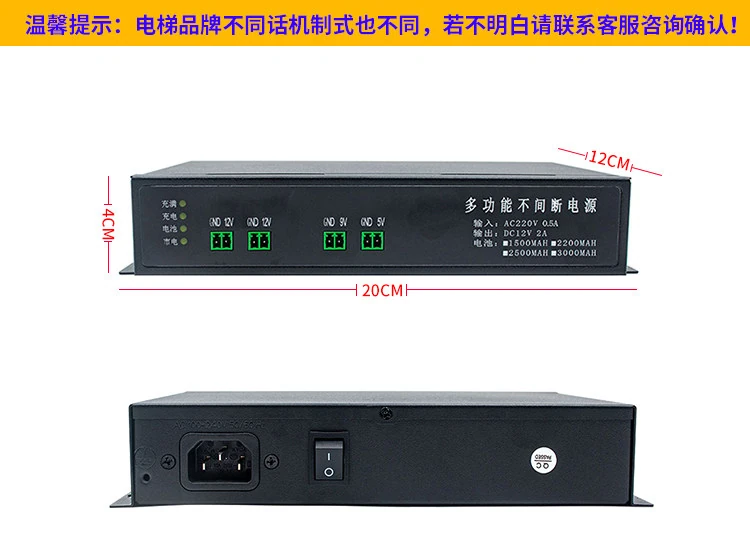

原始尺寸资料
中文原件，按需打开查看。
查看 电源正反面与尺寸标注完整原件 · 可查看原尺寸
图中标注 20cm、12cm、4cm，并保留原面板的多项电池选项。咨询时确认实际配置、接口与安装空间。

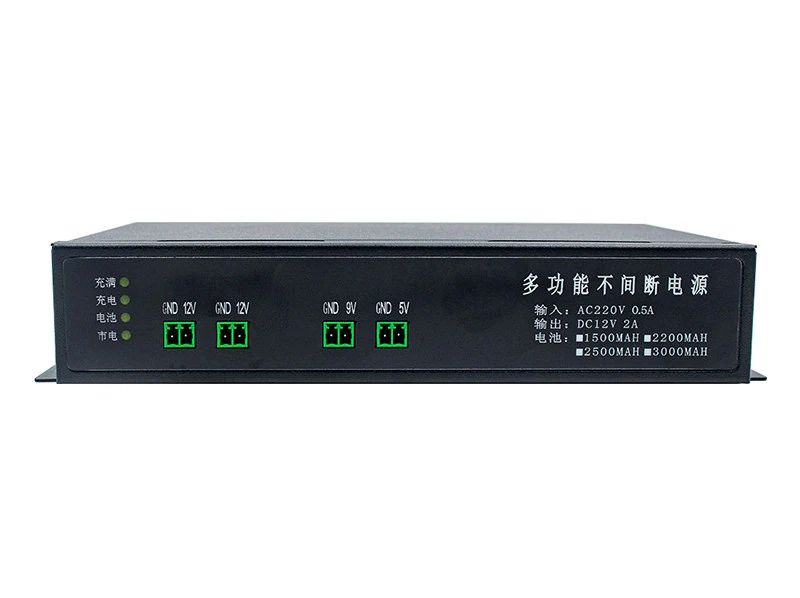

配置与参数
按面板与尺寸图读取规格
面板上的电池容量是多项可选标记，未明确本条目的实际装配选择；电池容量与后备时间在配置时确认。
- 输入标注
- AC 220V，0.5A
- 输出标注
- DC 12V，2A；不据此分配到每个端口
- 输出端子
- 12V 两组、9V 一组、5V 一组，均带 GND 标记
- 原图标注尺寸
- 宽 20cm × 深 12cm × 高 4cm
- 背面外观
- 电源输入插座与开关
先把需要供电的设备列清楚
电压与接口
逐台记录输入电压、连接器与极性，核对 5V、9V、12V 输出需求。
负载与电池
提供设备工作电流、同时使用情况和后备时间需求，确认总负载与电池配置。
安装与维护
提供安装空间、输入电源条件与维护安排，核对尺寸、线缆和更换条件。
型号与现场适配
从负载清单，确定供电配置
提供每台负载的铭牌和接口照片、工作电流、后备时间需求，以及现场安装空间。
